2.5UDP详细基础介绍

目录介绍

  • 01.什么是UDP协议
  • 02.UDP包头介绍
  • 03.UDP三大特点
  • 04.UDP三大使用场景
  • 05.UDP应用案例
  • 06.看一道面试题
  • 10.UDP代码案例

01.什么是UDP协议

  • ①UDP协议：
    • 面向无连接
    • 每个数据报的大小在限制在64k内
    • 因为是面向无连接，所以是不可靠协议
    • 不需要建立连接，速度快
  • UDP对应的协议：
    • DNS：用于域名解析服务，将域名地址转换为IP地址。DNS用的是53号端口。
    • SNMP：简单网络管理协议，使用161号端口，是用来管理网络设备的。由于网络设备很多，无连接的服务就体现出其优势。
    • FTP(Trival File Transfer Protocal)，简单文件传输协议，该协议在熟知端口69上使用UDP服务。

02.UDP包头介绍

  • 当我发送的 UDP 包到达目标机器后，发现 MAC 地址匹配，于是就取下来，将剩下的包传给处理 IP 层的代码。把 IP 头取下来，发现目标 IP 匹配，接下来呢？这里面的数据包是给谁呢？
  • 发送的时候，我知道我发的是一个 UDP 的包，收到的那台机器咋知道的呢？所以在 IP 头里面有个 8 位协议，这里会存放，数据里面到底是 TCP 还是 UDP，当然这里是 UDP。于是，如果我们知道 UDP 头的格式，就能从数据里面，将它解析出来。解析出来以后呢？数据给谁处理呢？
  • 处理完传输层的事情，内核的事情基本就干完了，里面的数据应该交给应用程序自己去处理，可是一台机器上跑着这么多的应用程序，应该给谁呢？
  • 无论应用程序写的使用 TCP传数据，还是UDP传数据，都要监听一个端口。正是这个端口，用来区分应用程序，要不说端口不能冲突呢。两个应用监听一个端口，到时候包给谁呀？所以，按理说，无论是 TCP 还是 UDP 包头里面应该有端口号，根据端口号，将数据交给相应的应用程序。

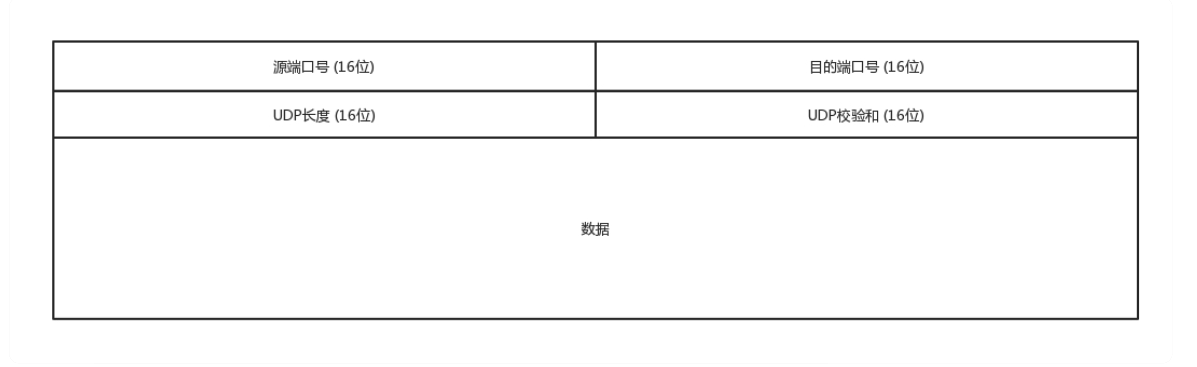

    • image
  • 当我们看到 UDP 包头的时候，发现的确有端口号，有源端口号和目标端口号。因为是两端通信嘛，这很好理解。但是你还会发现，UDP 除了端口号，再没有其他的了。

03.UDP三大特点

  • 第一，沟通简单，不需要一肚子花花肠子（大量的数据结构、处理逻辑、包头字段）。前提是它相信网络世界是美好的，秉承性善论，相信网络通路默认就是很容易送达的，不容易被丢弃的。
  • 第二，轻信他人。它不会建立连接，虽然有端口号，但是监听在这个地方，谁都可以传给他数据，他也可以传给任何人数据，甚至可以同时传给多个人数据。
  • 第三，愣头青，做事不懂权变。不知道什么时候该坚持，什么时候该退让。它不会根据网络的情况进行发包的拥塞控制，无论网络丢包丢成啥样了，它该怎么发还怎么发。

04.UDP三大使用场景

  • 第一，需要资源少，在网络情况比较好的内网，或者对于丢包不敏感的应用。
    • DHCP 就是基于 UDP 协议的。一般的获取 IP 地址都是内网请求，而且一次获取不到 IP 又没事，过一会儿还有机会。我们讲过PXE可以在启动的时候自动安装操作系统，操作系统镜像的下载使用的 TFTP，这个也是基于UDP协议的。在还没有操作系统的时候，客户端拥有的资源很少，不适合维护一个复杂的状态机，而是因为是内网，一般也没啥问题。
  • 第二，不需要一对一沟通，建立连接，而是可以广播的应用。
    • UDP 的不面向连接的功能，可以使得可以承载广播或者多播的协议。DHCP就是一种广播的形式，就是基于 UDP 协议的，而广播包的格式前面说过了。
    • 对于多播，我们在讲 IP地址的时候，讲过一个D类地址，也即组播地址，使用这个地址，可以将包组播给一批机器。当一台机器上的某个进程想监听某个组播地址的时候，需要发送 IGMP 包，所在网络的路由器就能收到这个包，知道有个机器上有个进程在监听这个组播地址。当路由器收到这个组播地址的时候，会将包转发给这台机器，这样就实现了跨路由器的组播。
    • 在后面云中网络部分，有一个协议 VXLAN，也是需要用到组播，也是基于 UDP 协议的。 -第三，需要处理速度快，时延低，可以容忍少数丢包，但是要求即便网络拥塞，也毫不退缩。
    • UDP 简单、处理速度快，不像TCP那样，操这么多的心，各种重传啊，保证顺序啊，前面的不收到，后面的没法处理啊。不然等这些事情做完了，时延早就上去了。而TCP在网络不好出现丢包的时候，拥塞控制策略会主动的退缩，降低发送速度，这就相当于本来环境就差，还自断臂膀，用户本来就卡，这下更卡了
    • 当前很多应用都是要求低时延的，它们可不想用 TCP 如此复杂的机制，而是想根据自己的场景，实现自己的可靠和连接保证。例如，如果应用自己觉得，有的包丢了就丢了，没必要重传了，就可以算了，有的比较重要，则应用自己重传，而不依赖于 TCP。有的前面的包没到，后面的包到了，那就先给客户展示后面的嘛，干嘛非得等到齐了呢？如果网络不好，丢了包，那不能退缩啊，要尽快传啊，速度不能降下来啊，要挤占带宽，抢在客户失去耐心之前到达。
    • 由于 UDP 十分简单，基本啥都没做，也就给了应用“城会玩”的机会。就像在和平年代，每个人应该有独立的思考和行为，应该可靠并且礼让；但是如果在战争年代，往往不太需要过于独立的思考，而需要士兵简单服从命令就可以了。

05.UDP应用案例

  • 网页或者 APP 的访问
    • 原来访问网页和手机 APP 都是基于 HTTP 协议的。HTTP 协议是基于 TCP 的，建立连接都需要多次交互，对于时延比较大的目前主流的移动互联网来讲，建立一次连接需要的时间会比较长，然而既然是移动中，TCP 可能还会断了重连，也是很耗时的。而且目前的 HTTP 协议，往往采取多个数据通道共享一个连接的情况，这样本来为了加快传输速度，但是 TCP 的严格顺序策略使得哪怕共享通道，前一个不来，后一个和前一个即便没关系，也要等着，时延也会加大。
    • 而QUIC（全称Quick UDP Internet Connections，快速 UDP 互联网连接）是 Google 提出的一种基于 UDP 改进的通信协议，其目的是降低网络通信的延迟，提供更好的用户互动体验。
    • QUIC 在应用层上，会自己实现快速连接建立、减少重传时延，自适应拥塞控制，是应用层“城会玩”的代表。这一节主要是讲 UDP，QUIC 我们放到应用层去讲。
  • 流媒体的协议
    • 现在直播比较火，直播协议多使用 RTMP，这个协议我们后面的章节也会讲，而这个 RTMP 协议也是基于 TCP 的。TCP 的严格顺序传输要保证前一个收到了，下一个才能确认，如果前一个收不到，下一个就算包已经收到了，在缓存里面，也需要等着。对于直播来讲，这显然是不合适的，因为老的视频帧丢了其实也就丢了，就算再传过来用户也不在意了，他们要看新的了，如果老是没来就等着，卡顿了，新的也看不了，那就会丢失客户，所以直播，实时性比较比较重要，宁可丢包，也不要卡顿的。
    • 另外，对于丢包，其实对于视频播放来讲，有的包可以丢，有的包不能丢，因为视频的连续帧里面，有的帧重要，有的不重要，如果必须要丢包，隔几个帧丢一个，其实看视频的人不会感知，但是如果连续丢帧，就会感知了，因而在网络不好的情况下，应用希望选择性的丢帧。
    • 还有就是当网络不好的时候，TCP 协议会主动降低发送速度，这对本来当时就卡的看视频来讲是要命的，应该应用层马上重传，而不是主动让步。因而，很多直播应用，都基于 UDP 实现了自己的视频传输协议。
  • 实时游戏
    • 游戏有一个特点，就是实时性比较高。快一秒你干掉别人，慢一秒你被别人爆头，所以很多职业玩家会买非常专业的鼠标和键盘，争分夺秒。
    • 因而，实时游戏中客户端和服务端要建立长连接，来保证实时传输。但是游戏玩家很多，服务器却不多。由于维护 TCP 连接需要在内核维护一些数据结构，因而一台机器能够支撑的 TCP 连接数目是有限的，然后 UDP 由于是没有连接的，在异步 IO 机制引入之前，常常是应对海量客户端连接的策略。
    • 另外还是 TCP 的强顺序问题，对战的游戏，对网络的要求很简单，玩家通过客户端发送给服务器鼠标和键盘行走的位置，服务器会处理每个用户发送过来的所有场景，处理完再返回给客户端，客户端解析响应，渲染最新的场景展示给玩家。
    • 如果出现一个数据包丢失，所有事情都需要停下来等待这个数据包重发。客户端会出现等待接收数据，然而玩家并不关心过期的数据，激战中卡 1 秒，等能动了都已经死了。
    • 游戏对实时要求较为严格的情况下，采用自定义的可靠 UDP 协议，自定义重传策略，能够把丢包产生的延迟降到最低，尽量减少网络问题对游戏性造成的影响。
  • IoT 物联网
    • 一方面，物联网领域终端资源少，很可能只是个内存非常小的嵌入式系统，而维护 TCP 协议代价太大；另一方面，物联网对实时性要求也很高，而TCP还是因为上面的那些原因导致时延大。Google 旗下的 Nest 建立 Thread Group，推出了物联网通信协议 Thread，就是基于 UDP 协议的。
  • 移动通信领域
    • 在 4G 网络里，移动流量上网的数据面对的协议 GTP-U 是基于 UDP 的。因为移动网络协议比较复杂，而 GTP 协议本身就包含复杂的手机上线下线的通信协议。如果基于 TCP，TCP 的机制就显得非常多余，这部分协议我会在后面的章节单独讲解。

06.看一道面试题

6.1 发微信和看视频

  • 微信发送文件，应该是TCP协议，而网络播放视频适合用UDP。
    • UDP适用于对网络通讯质量要求不高、要求网络通讯速度能尽量快的实时性应用；
    • TCP适用于对网络通讯质量有要求的可靠性应用。
    • 播放视频区分关键帧和普通帧，虽然UDP会丢帧但如果只是丢普通帧损失并不大，取而代之的是高速率和实时性。

6.2 面试之TCP和UDP

  • 一般面试的时候我问这两个协议的区别，大部分人会回答，TCP 是面向连接的，UDP 是面向无连接的。
  • 什么叫面向连接，什么叫无连接呢？在互通之前，面向连接的协议会先建立连接。例如，TCP 会三次握手，而 UDP 不会。为什么要建立连接呢？你 TCP 三次握手，我 UDP 也可以发三个包玩玩，有什么区别吗？
  • 所谓的建立连接，是为了在客户端和服务端维护连接，而建立一定的数据结构来维护双方交互的状态，用这样的数据结构来保证所谓的面向连接的特性。
  • 例如，TCP 提供可靠交付。通过 TCP 连接传输的数据，无差错、不丢失、不重复、并且按序到达。我们都知道 IP 包是没有任何可靠性保证的，一旦发出去，就像西天取经，走丢了、被妖怪吃了，都只能随它去。但是 TCP 号称能做到那个连接维护的程序做的事情，这个下两节我会详细描述。而UDP 继承了 IP 包的特性，不保证不丢失，不保证按顺序到达。
  • 再如，TCP 是面向字节流的。发送的时候发的是一个流，没头没尾。IP 包可不是一个流，而是一个个的 IP 包。之所以变成了流，这也是 TCP 自己的状态维护做的事情。而UDP 继承了 IP 的特性，基于数据报的，一个一个地发，一个一个地收。
  • 还有TCP 是可以有拥塞控制的。它意识到包丢弃了或者网络的环境不好了，就会根据情况调整自己的行为，看看是不是发快了，要不要发慢点。UDP 就不会，应用让我发，我就发，管它洪水滔天。
  • 因而TCP 其实是一个有状态服务，通俗地讲就是有脑子的，里面精确地记着发送了没有，接收到没有，发送到哪个了，应该接收哪个了，错一点儿都不行。而 UDP 则是无状态服务。 通俗地说是没脑子的，天真无邪的，发出去就发出去了。
  • 我们可以这样比喻，如果 MAC 层定义了本地局域网的传输行为，IP 层定义了整个网络端到端的传输行为，这两层基本定义了这样的基因：网络传输是以包为单位的，二层叫帧，网络层叫包，传输层叫段。我们笼统地称为包。包单独传输，自行选路，在不同的设备封装解封装，不保证到达。基于这个基因，生下来的孩子 UDP 完全继承了这些特性，几乎没有自己的思想。

10.UDP代码案例

10.1客户端发送数据

  • 客户端发送数据
/**
 * 端口号
 */
private static final int PORT = 8080;

/*
 * UDP协议发送数据：
 * 1.创建发送端Socket对象
 * 2.创建数据，并把数据打包
 * 3.调用Socket对象发送方法发送数据包
 * 4.释放资源
 */
private void udpSendMessage(String serverAddress) {
    String content = "yang";
    // 创建发送端Socket对象
    try {
        // 创建发送端Socket对象
        DatagramSocket ds = new DatagramSocket();
        // 创建数据，并把数据打包
        byte[] bys = content.getBytes();
        InetAddress byName = InetAddress.getByName(serverAddress);
        DatagramPacket dp = new DatagramPacket(bys, bys.length,byName ,PORT);
        // 调用Socket对象发送方法发送数据包
        ds.send(dp);
        // 释放资源
        ds.close();
    } catch (Exception e) {
        e.printStackTrace();
    }
}

10.2服务端接收数据

  • 服务端接收数据
/*
     * UDP协议接收数据：
     * 1.创建接收端Socket对象
     * 2.创建一个数据包(接收容器)
     * 3.调用Socket对象接收方法接收数据包
     * 4.解析数据包
     * 5.释放资源
     */
private void receive_udp() {
    try {
        // 创建接收端Socket对象
        DatagramSocket ds = new DatagramSocket(PORT);
        // 创建一个数据包(接收容器)
        byte[] bys = new byte[1024];
        DatagramPacket dp = new DatagramPacket(bys, bys.length);
        // 调用Socket对象接收方法接收数据包
        ds.receive(dp);
        // 获取对方的ip
        String ip = dp.getAddress().getHostAddress();
        // 解析数据
        String data = new String(dp.getData(), 0, dp.getLength());
        Message message = new Message();
        message.obj = data;
        message.what = 2;
        handler.sendMessage(message);
        // 关闭数据库
        ds.close();
    } catch (Exception e) {
        e.printStackTrace();
    }
}
